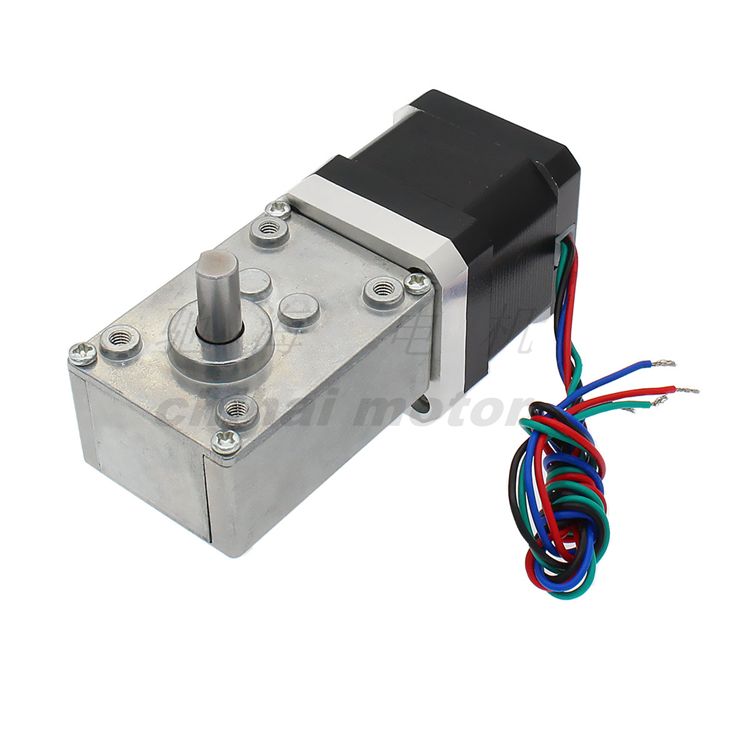

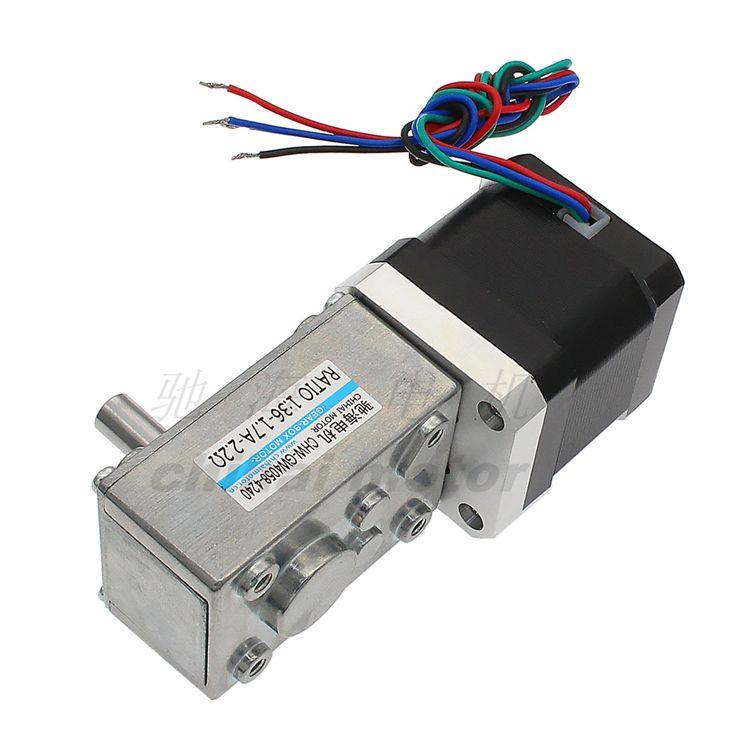

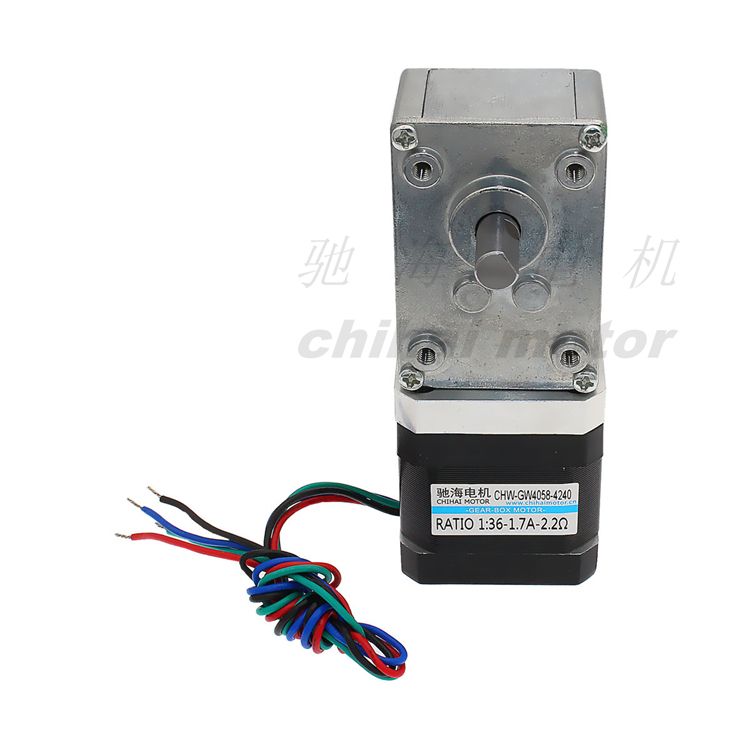

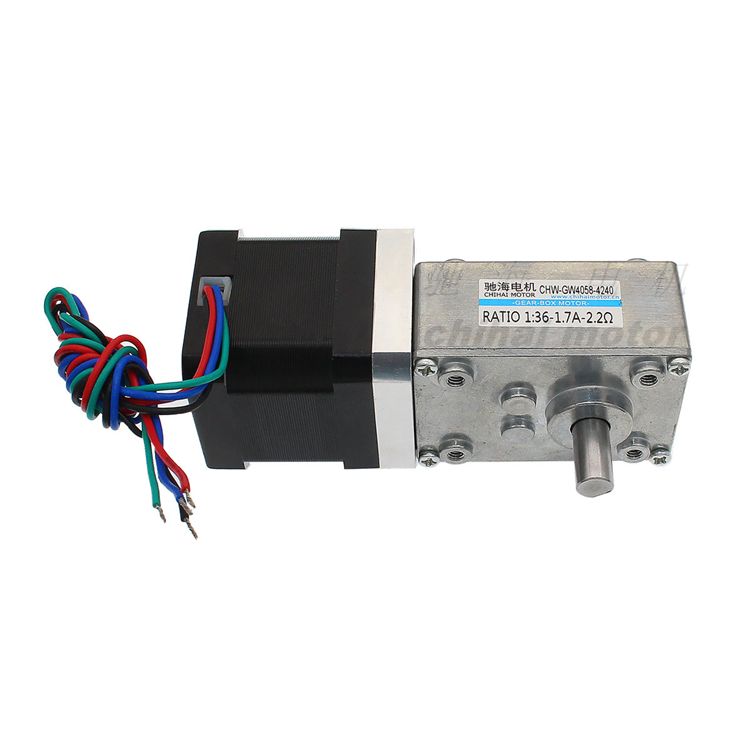

Rätvinklad stegmotor för kamera

Modell:

CHW-GW4058-4240
höger vinkel maskväxelmotor 2 fas 4 ledningar Horisontell växel stegmotor

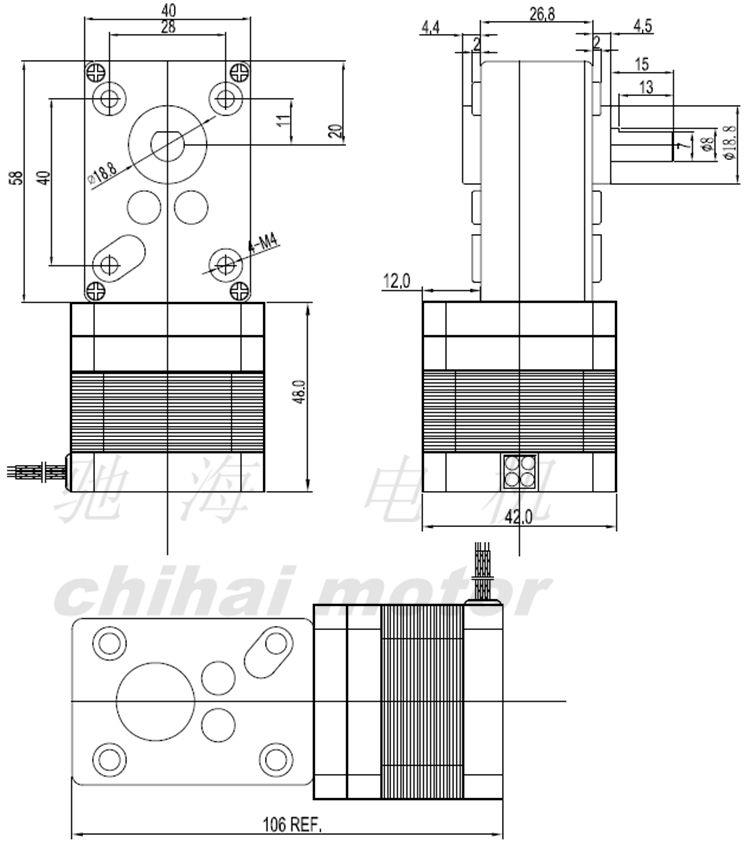

Yttre diameter:

42mm * 42mm * 106mm

skaftlängd:

15mm

Axeldiameter:

Φ8mm D (Support för anpassad)

Spänning:

DC 3-24V

Vikt:

Cirka 500 g (olika förhållanden olika vikt)

Stegmotor:

1.9A 2.2Ω 3.7V stegmotor för standard 3D-skrivare

Ansökan:

Smart hushållsapparat filminspår, kameraspårspositionering osv

Fas:

2

fas

Stegvinkel:

1,8

° / steg

Märkspänning:

3,7

V

Nuvarande:

1,7

A / fas

Motstånd:

2,2 ± 15%

Ω / Fas

Induktans:

3,8 ± 20%

mH / Fas

Håller vridmoment:

3,5

kg.cm

Isolering C1

B (130 ℃)

Massa

0,3

kg

Anslutningslinjeordning

BLK

A +

GRN

A-

RÖD

B +

BLU

B-

Matchande retardationsförhållande

förhållande

vridmoment (kg.cm)

steg vinkel

01:36

max vridmoment
50kg.cm

0,05 ° / steg

01:54

0,033 ° / steg

1:72

0,025 ° / steg

1: 108

0,0167 ° / steg

1: 140

0,0129 ° / steg

1: 280

0,0064 ° / steg

1: 522

0,00345 ° / steg
