Precisionsstruktur Vipphastighetsreduktion med stålväxellåda Geared encodermotor för robot
D-axel, lindning av ren koppartråd, all metallutrustning
Skicka förfrågan
Produktbeskrivning

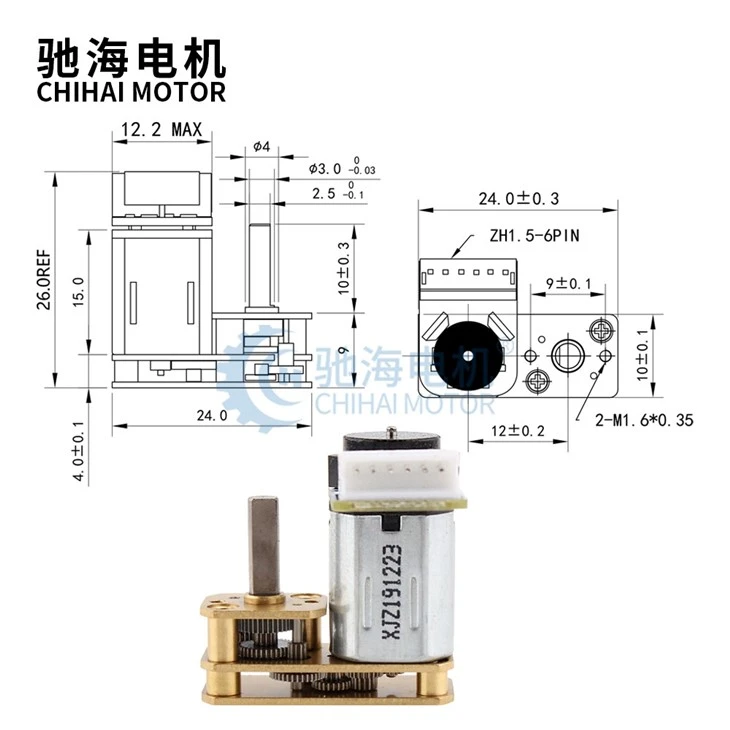

| Produkttyp | CHF-GM1024-N20VA DC Reduktion Kodare Motor |
| Skaftlängd | 10 mm |
| Skaft Dianeter | Φ 3 mm D tjock 2,5 mm (batch anpassningsbar) |
| Spänning | DC 3-6V |
| Vikt | Ca 13g |
| Kabelspecifikation |
ZH1.5-6PIN-terminalkontakt Encoder |
| Specifikationer |

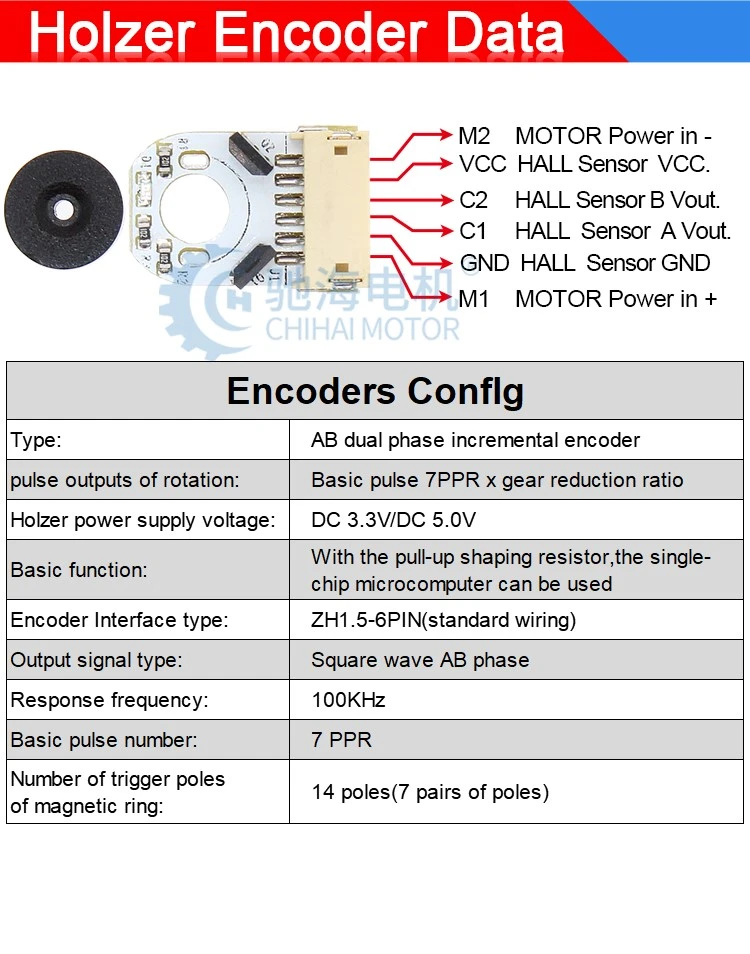

AB tvåfasgivare 7 rad grundsignal spänning 3,3V eller 5,0V |
| Ansökan |
Intelligent robot, intelligent manipulator, intelligenta möbler Intelligent fokuseringssystem, miniatyrhuvud, etc |
DC-växelkodad motor är en sorts högprecisionsmotor, som används ofta i olika maskiner och utrustningar.
DC-växelkodade motorer kännetecknas av hög noggrannhet i hastighet, vridmoment och positionskontroll, och kan motstå höga hastigheter och höga belastningar. Den har enkel struktur, lång livslängd, lågt ljud, liten storlek och låg vikt.
Till exempel, i det smarta hemmet, kan DC-växelkodade motorer användas för att styra fläktar, luftkonditioneringsapparater, tv-apparater och andra elektriska apparater för att förbättra kvaliteten på hemlivet. I industriell produktion kan DC-retardationskodade motorer användas i robotarmar, automatiserade produktionslinjer, logistik och transportutrustning.

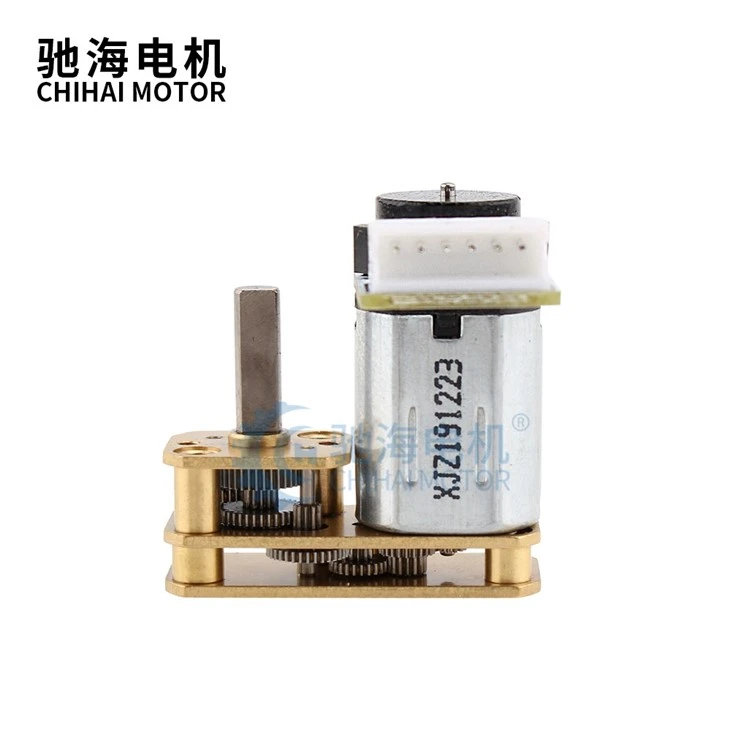

Detaljerade bilder
Produktspecifikationer
| Modell: CHF-GM1024-N20ABHL DC Reduction Encoder Motor |
| Spänning: DC 3.0V K100# Höghastighetspulverkärna. max effekt 0,5W |
| Rekutionsförhållande | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Varvtal utan belastning (rpm) | 300 | 150 | 100 | 72 | 42 | 30 |
| Ingen belastning ström (mA) | Mindre än eller lika med 150 | Mindre än eller lika med 150 | Mindre än eller lika med 150 | Mindre än eller lika med 150 | Mindre än eller lika med 150 | Mindre än eller lika med 150 |
| Nominellt vridmoment (Kg.cm) | 0.2 | 0.4 | 0.6 | 0.8 | 1.5 | 2.0 |
| Nominell hastighet (rpm) | 150 | 85 | 52 | 38 | 22 | 15.5 |
| Märkström (mA) | Mindre än eller lika med 450 | Mindre än eller lika med 450 | Mindre än eller lika med 450 | Mindre än eller lika med 450 | Mindre än eller lika med 450 | Mindre än eller lika med 450 |
| Stoppmoment (kg.cm) | Större än eller lika med 0.5 | Större än eller lika med 1.0 | Större än eller lika med 1,5 | Får inte överstiga 3.0kg.cm | ||
| Stoppström (A) | Mindre än eller lika med 1,1 | Mindre än eller lika med 1,1 | Mindre än eller lika med 1,1 | Mindre än eller lika med 1,1 | Mindre än eller lika med 1,1 | Mindre än eller lika med 1,1 |
| Hallsignal | 339.71 | 701.4 | 1043.77 | 1440.39 | 2455.88 | 3475.78 |
| Spänning: DC 6V K100# Höghastighetspulverkärna. max effekt 1,7W |
| Rekutionsförhållande | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Varvtal utan belastning (rpm) | 600 | 300 | 200 | 145 | 85 | 60 |
| Ingen belastning ström (mA) | Mindre än eller lika med 200 | Mindre än eller lika med 200 | Mindre än eller lika med 200 | Mindre än eller lika med 200 | Mindre än eller lika med 200 | Mindre än eller lika med 200 |
| Nominellt vridmoment (Kg.cm) | 0.4 | 0.8 | 1.2 | 1.5 | 3.0 | 3.0 |
| Nominell hastighet (rpm) | 300 | 160 | 105 | 76 | 44 | 31 |
| Märkström (mA) | Mindre än eller lika med 900 | Mindre än eller lika med 900 | Mindre än eller lika med 900 | Mindre än eller lika med 900 | Mindre än eller lika med 900 | Mindre än eller lika med 900 |
| Stoppmoment (kg.cm) | Större än eller lika med 1.0 | Större än eller lika med 2.0 | Större än eller lika med 3.0 | Får inte överstiga 3.0kg.cm | ||
| Stoppström (A) | Mindre än eller lika med 2,1 | Mindre än eller lika med 2,1 | Mindre än eller lika med 2,1 | Mindre än eller lika med 2,1 | Mindre än eller lika med 2,1 | Mindre än eller lika med 2,1 |
| Spänning:DC 3V 26# max effekt 0.1W |
| Rekutionsförhållande | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Varvtal utan belastning (rpm) | 155 | 77 | 50 | 38 | 22 | 15 |
| Ingen belastning ström (mA) | Mindre än eller lika med 50 | Mindre än eller lika med 50 | Mindre än eller lika med 50 | Mindre än eller lika med 50 | Mindre än eller lika med 50 | Mindre än eller lika med 50 |
| Nominellt vridmoment (Kg.cm) | 0.17 | 0.35 | 0.5 | 0.7 | 1.2 | 1.7 |
| Nominell hastighet (rpm) | 90 | 45 | 30 | 22 | 12 | 9 |
| Märkström (mA) | Mindre än eller lika med 110 | Mindre än eller lika med 110 | Mindre än eller lika med 110 | Mindre än eller lika med 110 | Mindre än eller lika med 110 | Mindre än eller lika med 110 |
| Stoppmoment (kg.cm) | Större än eller lika med 0.4 | Större än eller lika med 0.8 | Större än eller lika med 1,2 | Större än eller lika med 1,6 | Större än eller lika med 2,8 | Större än eller lika med 3.0 |
| Stoppström (A) | Mindre än eller lika med 0.3 | Mindre än eller lika med 0.3 | Mindre än eller lika med 0.3 | Mindre än eller lika med 0.3 | Mindre än eller lika med 0.3 | Mindre än eller lika med 0.3 |
| Spänning:DC 6V 26# max effekt 0.45W |
| Rekutionsförhållande | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Varvtal utan belastning (rpm) | 310 | 155 | 105 | 77 | 44 | 31 |
| Ingen belastning ström (mA) | Mindre än eller lika med 65 | Mindre än eller lika med 65 | Mindre än eller lika med 65 | Mindre än eller lika med 65 | Mindre än eller lika med 65 | Mindre än eller lika med 65 |
| Nominellt vridmoment (Kg.cm) | 0.17 | 0.35 | 0.5 | 0.7 | 1.2 | 1.7 |
| Nominell hastighet (rpm) | 180 | 90 | 60 | 45 | 25 | 18 |
| Märkström (mA) | Mindre än eller lika med 170 | Mindre än eller lika med 170 | Mindre än eller lika med 170 | Mindre än eller lika med 170 | Mindre än eller lika med 170 | Mindre än eller lika med 170 |
| Stoppmoment (kg.cm) | Större än eller lika med 0.8 | Större än eller lika med 1,5 | Större än eller lika med 2,2 | Större än eller lika med 2,7 | Får inte överstiga 3.0kg.cm | |
| Stoppström (A) | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 |
| Spänning:DC 12V A12# max effekt 0.9W |
| Rekutionsförhållande | 50（48.53） | 100（100.20） | 150（149.11） | 200（205.77） | 350（350.84） | 500（496.54） |
| Varvtal utan belastning (rpm) | 440 | 220 | 145 | 110 | 62 | 44 |
| Ingen belastning ström (mA) | Mindre än eller lika med 65 | Mindre än eller lika med 65 | Mindre än eller lika med 65 | Mindre än eller lika med 65 | Mindre än eller lika med 65 | Mindre än eller lika med 65 |
| Nominellt vridmoment (Kg.cm) | 0.4 | 0.8 | 1.2 | 1.5 | 2.8 | 3.0 |
| Nominell hastighet (rpm) | 230 | 130 | 85 | 60 | 32 | 27 |
| Märkström (mA) | Mindre än eller lika med 220 | Mindre än eller lika med 220 | Mindre än eller lika med 220 | Mindre än eller lika med 220 | Mindre än eller lika med 220 | Mindre än eller lika med 220 |
| Stoppmoment (kg.cm) | Större än eller lika med 0.6 | Större än eller lika med 1,2 | Större än eller lika med 1,7 | Större än eller lika med 2,3 | Får inte överstiga 3.0kg.cm | |
| Stoppström (A) | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 | Mindre än eller lika med 0.6 |
Packning & leverans
PAKET:
Standard exportkartongförpackning.
LEVERANSTID:
3-20 dagar efter bekräftelse av beställningen bör detaljleveransdatum bestämmas enligt
produktionssäsong och orderkvantitet.
UPPMÄRKSAMHET:
Om särskilda tullklareringsdokument krävs, vänligen kontakta oss i förväg för bekräftelse.
FAQ
F: 1. Vilken typ av motorer kan du tillhandahålla?
S: För närvarande tillhandahåller vi huvudsakligen mikromotorer och en serie likströmsretardationsmotorer, inklusive retardationsmotor med rak tand, planetretardationsmotor, snäckretardationsmotor. För närvarande fokuserar vårt företag på att utveckla olika typer av motorer med spänning mellan 1VDC och 30VDC och motordiameter mellan 8 och 51 mm.
F:2. Kan du skicka mig en prislista?
S: För alla våra motorer är de skräddarsydda utifrån olika krav som livslängd, buller, spänning och axel etc. Priset varierar också beroende på årlig kvantitet. Så det är verkligen svårt för oss att ge en prislista. Om du kan dela dina detaljerade krav och årliga kvantiteter, ser vi vilket erbjudande vi kan erbjuda.
F:3. Vad är ledtiden för vanlig beställning?
S: För beställningar är standardledtiden 3-25 dagar och denna tid kan vara kortare eller längre baserat på olika modell, period och kvantitet.
F:4. Är det möjligt för dig att utveckla nya motorer om vi kan tillhandahålla verktygskostnader?
A:Ja. Vänligen dela de detaljerade kraven som prestanda, storlek, årlig kvantitet, riktpris etc. Sedan gör vi vår utvärdering för att se om vi kan ordna eller inte.
F: 5. Kan du skicka mig gratisprover?
Ja, vi kan också returnera din provavgift när du beställer.
Populära Taggar: precisionsstruktur vipphastighetsreduktion med stålväxellåda växelkodsmotor för robot, Kina, tillverkare, fabrik, anpassad, grossist, bulk, i lager
