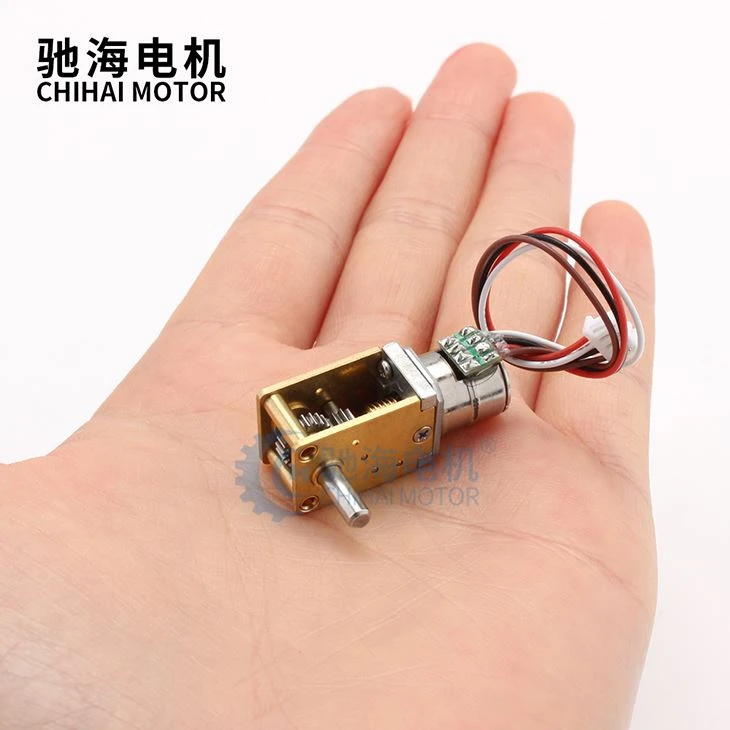

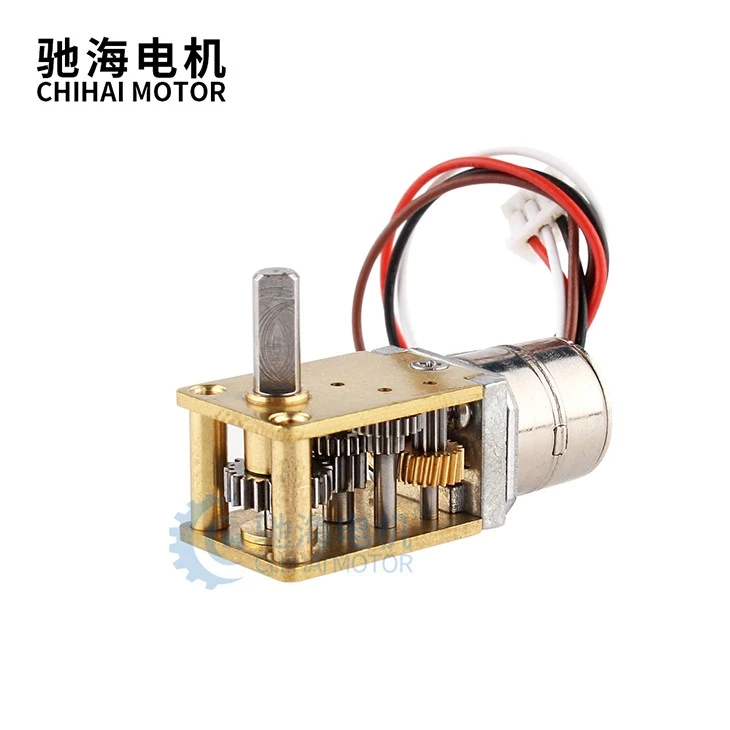

10BY Borstlös Stepper Worm växelmotor
Produktbeskrivning
| Produkttyp |
CHF-GW12T-10AV Borstlös Stepper snäckväxelmotor |
| Skaftlängd | 8 mm D |
| Axeldiameter | Φ3 mm tjock 2,5 D |
| Spänning | DC 5.0V |
| Vikt | Ca 12g |
| Stegvinkel | 18 graders stegvinkel |
| fasmotstånd | 39 Ω/fas |
| ledningar | A- (röd) A+ (vit) B- (svart) B+ (brun) |
| Ansökan |
Intelligent plattform, elektrisk selfiestick, utrustning för spårning av mobiltelefonkamera Robot, intelligent manipulator, etc Valfria tillbehör: flänskoppling, enkel drivning, etc. |
Den borstlösa stegsnäcksväxelmotorn är en slags effektiv och stabil motor som har använts flitigt i modern industri. Med den mest avancerade borstlösa tekniken har den egenskaperna låg energiförbrukning, lågt brus, hög precision och hög tillförlitlighet.
Motorn har inte bara utmärkt prestanda, utan också energibesparing och miljöskydd. Avancerad energibesparande teknik används för att minska energiförbrukningen och miljöföroreningarna under drift. Jämfört med traditionella motorer kräver det inte användning av borstar, minskar föroreningar och buller och hjälper till att förbättra arbetsmiljöns komfort och produktivitet.
Användningsområdet för borstlös stegande snäckväxelmotor är mycket brett och involverar automation, robot, precisionsinstrument och andra områden. Den har också viktiga tillämpningar inom fordons-, el-, el- och andra industrier, vilket avsevärt förbättrar arbetseffektiviteten och produktkvaliteten.

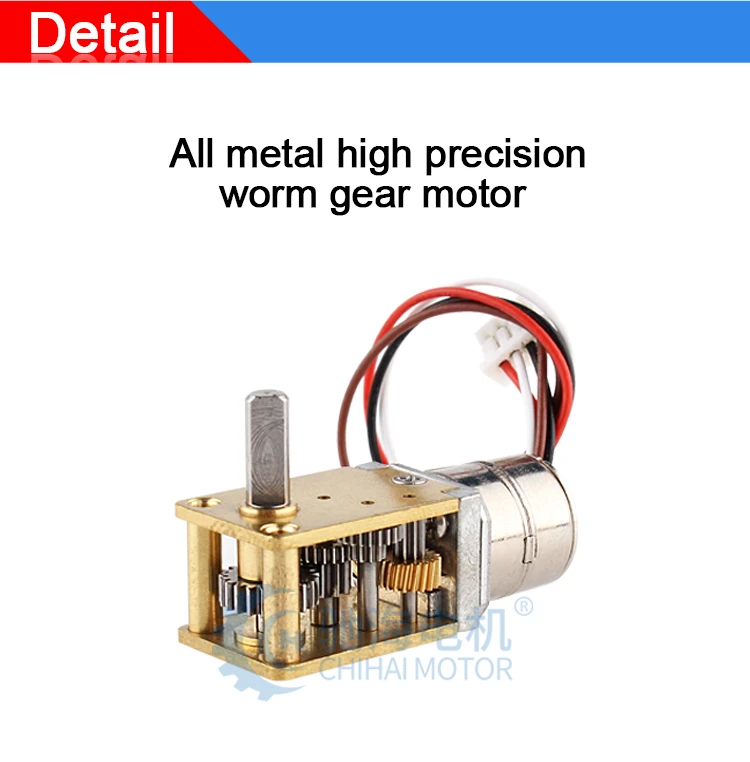

Detaljerade bilder
inmatningsmotorparametrar
| MODELL | CHS-10BY-M1055 |
| MÄRKSPÄNNING | 5 V DC (DRIVER IC:l6219) | STRÖM PER FAS | 128mA / FAS |
| SPELRESISTANS | 39±7 % ohm / FAS | ANTAL FASER | 2 FASER |
| STEGVINKEL | 18 grader / STEG | EXCITATIONSMETOD | 2 FASER EXCITATION |
| KÖRLÄGE | BIPOLAR DRIVNING | SPELINDUKTANS | 14,3 mH / FAS |
| UTSKRIVNINGSMOMENT | 3,5 gf-cm VID 500 sidor | HÅLLANDE MOMENT | MER ÄN 13 gf-cm VID 0 sid |
| MAX SVARSFREKVENS | MER ÄN 1200 sidor | MAX START FREKVENS |
MER ÄN 900 sidor |
| ISOLERINGSKLASS | KLASS E FÖR SPEL | ISOLERINGSSTYRKA | 100 V AC FÖR EN ANDRA |
| ISOLERINGSRESISTANS | 50MΩ DC 500V | DRIFT TEMPERATUR |
-0 - +55 grad |
Produktparametrar
| Modell:CHF-GW12T-10BY Borstlös Stepper snäckväxelmotor |
| Spänning: DC 5.0V (drivrutin IC:L6219) |
| NEJ. av faser | Bipolär 2-2 fas |
| Förhållande | 1: 42 | 1: 118 | 1: 236 | 1: 300 | 1: 603 | 1: 1016 |
| Exakt reduktionsförhållande | 42.0 | 118.067 | 236.133 | 301.726 | 603.452 | 1016.42 |
| Stegvinkel | 0.429 grader | 0.1525 grader | 0.0762 grader | 0.0597 grad | 0.0298 grader | 0.0177 |
| Fasström | 128mA / FAS |
| Fasmotstånd | 39±7 % ohm / FAS |
| Fasinduktans | 14,3 mH / FAS |
| Hållmoment (kgf.cm) | 0.5 | 1.40 | 2.80 | Får inte överstiga 3.0kgf.cm |
| Dra ut vridmoment (kgf.cm) | 0.12 | 0.35 | 0.70 | 0.90 | 1.80 | 3.0 |
| Max startfrekvens | MER ÄN 1200 PPS |
| Max svarsfrekvens | MER ÄN 900 PPS |
Packning & leverans
PAKET:
Standard exportkartongförpackning.
LEVERANSTID:
3-20 dagar efter bekräftelse av beställningen bör detaljleveransdatum bestämmas enligt
produktionssäsong och orderkvantitet.
UPPMÄRKSAMHET:
Om särskilda tullklareringsdokument krävs, vänligen kontakta oss i förväg för bekräftelse.
