GW12T-050 ABHL Mini DC snäckmotor med kodare
Produktbeskrivning:
| Stämpla | CHIHAI MOTOR |
| Produkttyp | CHF-GW12T-050 ABHL Mini DC snäckmotor med kodare |
| Skaftlängd | 15 mm |
| Axeldiameter | φ3mm |
| Spänning | DC 6-12V |
| Vikt | Ca 26g |
| Kabelspecifikation | ZH1.5-6PIN terminalkontakt |
| Encoder specifikationer | AB tvåfasgivare 7 linjers grundsignalspänning 3,3V eller 5,0V |
| ansökan |
Smart selfie stick, smart kamera gimbal, Intelligent robotkamerahörna, intelligent mikrorobot, etc. |
Stålplåtstruktur:
kugghjulsaxeln på reduktionsanordningen uppvisar förbättrad stabilitet, förlängd livslängd,
och överlägset motstånd mot höga vridmomentbelastningar

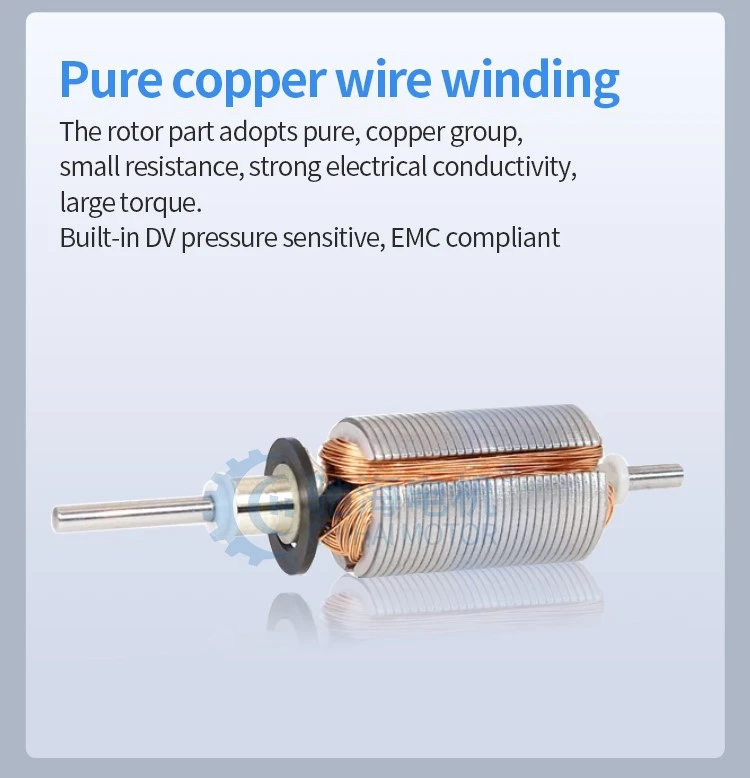

Ren koppartrådlindning:
Rotordelen antar ren koppargrupp, litet motstånd, stark elektrisk ledningsförmåga, stort vridmoment.
Inbyggd-DV tryckkänslig, EMC-kompatibel
AB bifas Hall-kodare:
AB dubbelfas inkrementell magnetisk Hall-kodare Baspuls 7PPRX utväxlingsförhållande
∮1,4 mm stödhål:
Skruvarna är låsta i en triangulär form för stabilitet.
Stålplåtsstrukturen lägger till en stödpelare, säkrad med tre φ1,4 mm pelarhål och M1,4-skruvar i ett triangulärt mönster för ökad stabilitet, vilket säkerställer minskad motorlossning/skakning av stolpe-installation. Kopparstrukturer, med endast två pelarhål, är benägna att skaka och kraftobalans under högt vridmoment.
Stålplåtstruktur:
◆ Hög hållfasthet och hårdhet
◆ Tål stora belastningar och stötar
◆ Bra slitstyrka
◆ Vackert utseende Hög precision
Produktparametrar:
| Modell: CHF-GW12T-050ABHL DC Hall-kodningsmotor | ||||||
| Spänning: DC12,0V effekt 0,55W (11# in i motorn) | ||||||
| FÖRHÅLLANDE | 1:42 | 1:118 | 1:236 | 1:302 | 1:603 | 1:1030 |
| Exakt reduktionsförhållande | 42.42 | 115.56 | 244.81 | 302.24 | 604.1 | 1032.44 |
| Ingen-belastningsström (mA) | Mindre än eller lika med 75 | Mindre än eller lika med 75 | Mindre än eller lika med 75 | Mindre än eller lika med 75 | Mindre än eller lika med 75 | Mindre än eller lika med 75 |
| Ingen-lasthastighet (rpm) | 380 | 135 | 68 | 53 | 27 | 16 |
| Nominellt vridmoment (Kg.cm) | 0.1 | 0.3 | 0.65 | 0.8 | 1.6 | 2.4 |
| Nominellt vridmoment (Nm) | 0.01 | 0.03 | 0.064 | 0.079 | 0.16 | 0.24 |
| Nominell hastighet (rpm) | 300 | 105 | 53 | 41 | 20 | 12 |
| Märkström (A) | Mindre än eller lika med 0,23 | Mindre än eller lika med 0,23 | Mindre än eller lika med 0,23 | Mindre än eller lika med 0,23 | Mindre än eller lika med 0,23 | Mindre än eller lika med 0,23 |
| stoppström (A) | Mindre än eller lika med 1,0 | Mindre än eller lika med 1,0 | Mindre än eller lika med 1,0 | Mindre än eller lika med 1,0 | Mindre än eller lika med 1,0 | Mindre än eller lika med 1,0 |
| stall vridmoment (Kg.cm) | Mindre än eller lika med 0,35 | Mindre än eller lika med 1,0 | Större än eller lika med 2,5 | får inte överstiga 3kg.cm | ||
| Hallupplösning | 296.94 | 808.92 | 1713.67 | 2115.68 | 4228.7 | 7227.08 |
| Spänning: DC6,0V effekt 0,15W (11# in i motorn) | ||||||
| FÖRHÅLLANDE | 1:42 | 1:118 | 1:236 | 1:302 | 1:603 | 1:1030 |
| Ingen-belastningsström (mA) | Mindre än eller lika med 55 | Mindre än eller lika med 55 | Mindre än eller lika med 55 | Mindre än eller lika med 55 | Mindre än eller lika med 55 | Mindre än eller lika med 55 |
| Ingen-lasthastighet (rpm) | 190 | 67 | 33 | 26 | 13 | 8 |
| Nominellt vridmoment (Kg.cm) | 0.05 | 0.15 | 0.32 | 0.4 | 0.8 | 1.2 |
| Nominellt vridmoment (Nm) | 0.005 | 0.015 | 0.031 | 0.039 | 0.079 | 0.12 |
| Nominell hastighet (rpm) | 140 | 50 | 25 | 20 | 10 | 6 |
| Märkström (A) | Mindre än eller lika med 0,18 | Mindre än eller lika med 0,18 | Mindre än eller lika med 0,18 | Mindre än eller lika med 0,18 | Mindre än eller lika med 0,18 | Mindre än eller lika med 0,18 |
| stoppström (A) | Mindre än eller lika med 0,6 | Mindre än eller lika med 0,6 | Mindre än eller lika med 0,6 | Mindre än eller lika med 0,6 | Mindre än eller lika med 0,6 | Mindre än eller lika med 0,6 |
| stall vridmoment (Kg.cm) | Mindre än eller lika med 0,17 | Mindre än eller lika med 0,5 | Mindre än eller lika med 1,2 | Mindre än eller lika med 1,50 | får inte överstiga 3kg.cm | |
| andra parametrar stödjer anpassning eller kontakta kundtjänst | ||||||
| FÖRHÅLLANDE | 1:16 | 1:54 | 1:63 | 1:80 | 1:157 | 1:345 |
| Exakt reduktionsförhållande | 1:16.67 | 54.7 | 63.64 | 82.05 | 157.58 | 345.77 |
| FÖRHÅLLANDE | 1:492 | 1: 689 | 1:800 | 1:902 | 1:1576 | 1:2000 |
| Exakt reduktionsförhållande | 491.64 | 698.18 | 800.60 | 902.48 | 1576.57 | 2006.55 |
